一、概述
DSH系列懸臂雙螺旋錐形混合機是“SLH”雙螺旋錐形混合機設計而成的一種新型混合設備
廣泛應用于化工、醫藥、農藥、化肥、染料、塑料、冶金、礦山、建材、食品、味精、碘鹽、飼料添加劑等行業，它是各種行業粉（粒）混合（即固－固混合），固液混合（固體內添加液體）的理想設備。
該機對混合物適應性強，對熱敏性物料不會產生過熱現象，對顆粒物料不會壓饋和磨碎，對比重懸殊或顆粒粗細不同的物料的混合不會產生分層離析現象。
對粒度不同和超細物料、纖維狀物料或片狀物料的混合有較好的效果。
本機混合均勻、造型美觀、結構合理、操作安全、維修方便、具有能耗低，裝載系數大，占地面積小，密閉操作等優點?？筛鶕脩粢笾瞥刹馁|為碳鋼或不銹鋼型、超重型、防爆型、夾套型等幾種機型。
二、工作原理

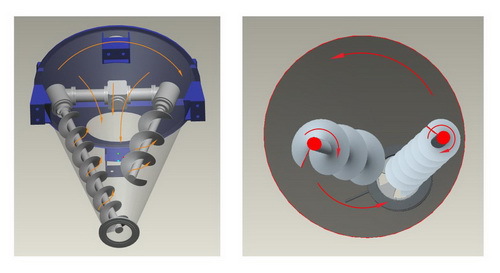

DSH系列懸臂雙螺旋錐形混合機主電機通過減速機、斜齒輪帶動2個螺旋帶自轉，使物料在螺旋帶的攪動下產生向上的移動方向，并通過減速機帶動懸臂繞筒內臂公轉，使筒四周的物料都能被攪動，這樣在2套傳動裝置的共同作用下，物料會產生延筒臂向上，中間下沉的整移動方向，從而使物料在很短的時間內完成混合作用。
三、結構特點

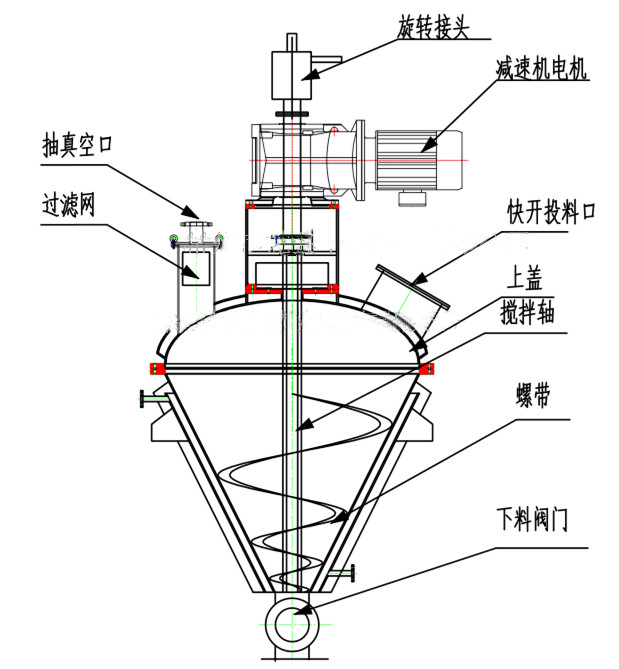

DSH型雙螺旋錐形混合機，它由噴液裝置、傳動部分、筒蓋、螺旋、筒體、出料閥箱等組成。
1． 噴液裝置：噴液裝置由旋轉接頭和噴液部件組成，噴液部件用法蘭固定分配箱下端蓋上，由公轉帶動一起運轉,旋轉接頭和噴液部件為活動連接，以便旋轉接頭固定在管道上。
2． 傳動部分：由自轉電機和公轉電機的運動，通過蝸輪蝸桿、齒輪調整到合理的速度，然后傳遞給螺旋實現自、公轉兩種運動。
3． 筒蓋部分：筒蓋支撐著整個傳動部分，傳動部分用螺旋固定筒蓋上，筒蓋上設有若干也供料、觀察、清洗、維修用。

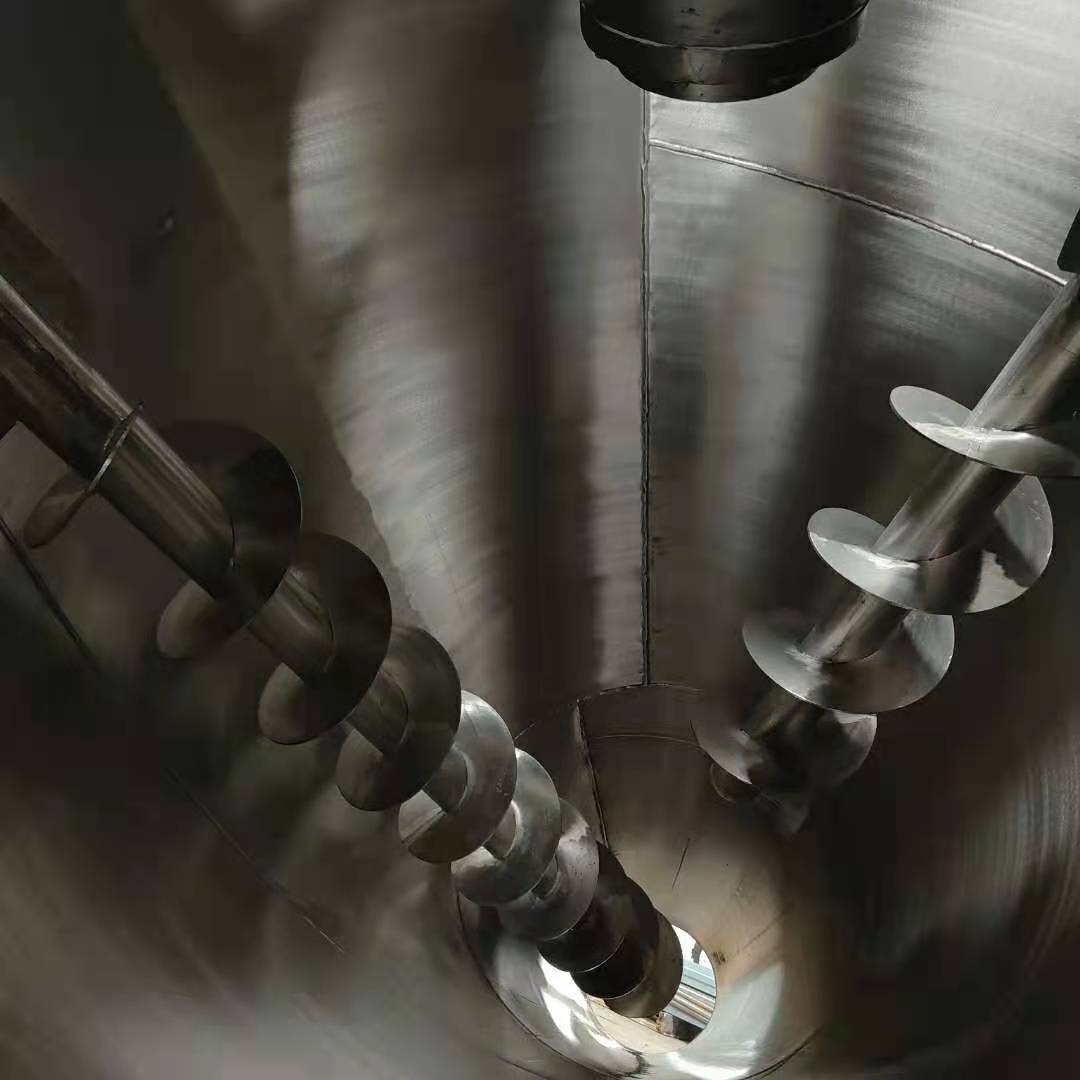

4． 螺旋部分：筒體內兩只非對稱排列的螺旋作自、公轉行星運動時，在較大范圍翻動物料，使物料快速達到均勻混合。
5． 筒體部分：筒體為錐形結構，作乘物料用，使出料迅速、干凈、無積料，無出料死角。
6． 出料閥：出料閥安裝在筒體底部，用于控制物料及放料，該出料閥可分手動、氣動、電動三種結構形式，可根據用戶需要加裝液體出料閥（漿液閥）。
四、技術參數
型號 | 全容積（m） | 裝載 系數 | 產量（t/h） | 總功率(kw) | 物料粒度(目) | 混合均勻度相對偏差 | 公轉 | 自轉 |
DSH-03CP | 0.3 | 0.6 | 0.3-1 | 1.1 | 200-1000 | 1.5 | 2 | 143 |
DSH-05CP | 0.5 | 0.5-1 | 1.1 | |||||
DSH-01CP | 1 | 2-2.5 | 2.2 | |||||
DSH-1.5CP | 1.5 | 2-4 | 3 | 27 | ||||
DSH-2CP | 2 | 2.5-5 | 4 | 1.5 | ||||
DSH-3CP | 3 | 3.5-8 | 5.5 | |||||
DSH-4CP | 4 | 5-10 | 5.5 | |||||
DSH-6CP | 6 | 7.5-15 | 7.5 | 0.8 | 63 | |||
DSH-8CP | 8 | 10-12 | 11 | |||||
DSH-10CP | 10 | 12-25 | 15 | |||||
DSH-12CP | 12 | 15-30 | 22 | |||||
DSH-15CP | 15 | 18-40 | 26 | 0. | ||||
DSH-18CP | 18 | 20-25 | 26 | |||||
DSH-20CP | 20 | 25-50 | 35 | |||||
DSH-25CP | 25 | 30-70 | 42 | |||||
DSH-30CP | 30 | 40-80 | 42 |
