一、振動磨機概述3ZM系列振動磨機是一種新型**節能型粉磨設備。它在磨制細粉和超細粉物料時，比傳統的回轉式磨機具有明顯的優越性。（效率提高2-5倍，能耗降低20％-30％），該機具有振動強度大，磨粉效率高、功率消耗少、噪音小、結構緊湊，安裝維修方便等優點。該機可以廣泛應用于選礦、建筑材料、研磨材料、粉未冶金、電力、陶瓷、耐火材料、磁性材料、化工、食品等多種行業，是球磨機理想的換代產品。二、振動磨機的結構及工作原理本機主要由底架、機體支架、隔音罩、機體、磨筒、激振器、襯板、彈性支撐、磨破介質和驅動電機等幾部分組成。1、底架通過彈性支撐把機體托起，并保持驅動電機與振動主體撓性聯接距離不變；2、隔音罩用來阻隔磨機工作時發出的噪音，以減少噪音對整個工作區的影響3、機體上緊固有磨筒，并裝配有激振器；4、磨筒是磨機振磨的工作體，用以盛裝磨破介質和研磨物；5、激振器用以把電機的轉動力矩轉化為磨機的周期振動；6、襯板緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯板，可提高整機的使用壽命；7、彈性支撐使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊；8、磨破介質是磨機的研磨主體，用以對物料的沖擊研磨；9、驅動電機，給磨機振磨提供能量。接通電源，驅動電機通過撓性聯軸節帶動激振器旋轉，產生足夠的激振力，使磨機機體進入環行周期振動狀態，振擺沖力被連續傳遞到裝入磨筒內的全部物料上（即介質和受磨物料上），通過磨破介質與受磨物料之間的互相沖擊，把受磨物料振碎研細。三、振動磨機的安裝與調整本機電機支架用螺栓連接在底架上，安裝時，校平機架后，把磨機的機體部分放置于彈性支撐上，把電機軸與機器主軸（激振器軸）校直在同一中心線上，聯接撓性聯軸節即可。本機開機前，必須作好以下工作1、裝填好磨破介質，不裝磨破介質萬不可開機，以防機器重量太輕，造成飛車事故；2、接好冷卻用循環水。循環水有兩個作用：一是降低軸承運轉時的溫度，用以保護軸承；二是對不能耐較高振磨溫度的材料 ，通過加上在外套內的循環水來吸收振磨筒內振磨時產生的熱量；3、裝好隔音罩減少機器噪音對工作區的影響；4、本系列磨機電機功率較大，建議采用降壓起動，以減少2起動時對電網的影響，一般情況下，不配置專用電器柜，如特殊需要可另訂；5、如需連續自動進料，連續自動出料，我廠可為用戶配置自動進、出料裝置；6、根據振磨物料不同，要求的振動磨強度也不同，為此，可增減改變副偏心塊，需要大激振力時，可把副偏心塊用螺栓緊固連接在偏心裝置上，反之，把副偏心塊取下。四、振動磨機的技術參數  3ZM-1003ZM-2003ZM-4003ZM-8003ZM-1200粉磨方式干法、濕法、開路、閉路入料粒度0-25出料粒度0.3-0.074筒體容積（L）1002004008001200處理能力（t/h）0.1-1.50.2-30.5-51-101-16振幅9-149-148-117-97-9電機功率17-2222-3745-5555-7575-90振動頻率（次/分）16.316.316.316.316.3整體重量2.546.611.514外形尺寸（長×寬×高）2612×1654×20542900×1884×23783800×2350×249004843×2956×2510

一、顎式破碎機(顎破)的用途      PE、PEX系列顎式破碎機為大型復擺式，廣泛適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業，處理粒度大，抗壓強度不超過320Mpa的各種礦石和巖石的粗碎或中碎作業。      PE系列用于粗破，PEX系列用于中、細破。二、顎式破碎機工作原理       PE、PEX系列顎式破碎機是以電動機為動力，通過電動機皮帶輪，由三角帶和槽輪驅動偏心軸，使動顎按預定軌跡作往復運動，從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎，并通過下部的排料口將成品物料排出。     該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；      當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。三、顎式破碎機性能特點1.結構簡單、維修使用方便；性能穩定，運營成本低；破碎比大；2.破碎腔深而且無死區，提高了進料能力與產量；3.其破碎比大，產品粒度均勻；4.墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性；5.潤滑系統安全可靠，部件更換方便，保養工作量小；6.結構簡單，工作可靠，運營費用低；7.設備節能：單機節能15%～30%，系統節能一倍以上；8.排料口調整范圍大，可滿足不同用戶的要求；9.噪音低，粉塵少。四、顎式破碎機結構特點采用高強度錳鋼，一次成型鑄造，具有耐磨、抗壓、壽命長等優點。主要適用破碎大、中、小型石塊和相應的物體。五、顎式破碎機技術參數型號規格進料口尺寸( ㎜ )大給料粒度 ( ㎜ )排料口調整范圍 ( ㎜ )處理能力（m3/h）電機功率（Kw）重量PE-250×400250×40021020-603-13152.8PE-400×600400×60034040-10010-35306.5PE-500×750500×75042550-10025-605510.6PE-600×900600×90050065-18030-8555-7515.5PE-750×1060750×106063080-18072-15090-11028PE-800×1060800×1060680100-20085-14390-11030PE-870×1060870×1060750170-270145-23590-11030.5PE-900×1060900×1060780200-290170-25090-11031PE-900×1200900×120078095-255100-240110-13249PE-1000×12001000×1200850195-280190-275110-13251PE-1200×15001200×15001020150-300250-500160100.9PEX-150×750150×75012018-485-16153.5PEX-250×750250×75021025-608-22224.9PEX-250×1000250×100021025-6010-3230-376.5PEX-250×1200250×120021025-6013-38377.7PEX-300×1300300×130025020-9010-657511注意：該機在使用前應檢查各部位緊固件，特別是潤滑部位和各部螺栓，各潤滑部位必須保持有足夠的油，將松動的螺栓加以緊固，然后清理破碎腔內的余物，再開機生產，在正常工作中注意下料均勻，不得一次下足，多時不添，過多會造成機械堵塞。動鄂板、靜鄂板、兩邊護板、頂板為易損件，注意維護。

一、錘式破碎機適用范圍   我公司生產的錘式破碎機適用于破碎各種中等硬度和脆性物料，如石灰石、煤、鹽、白亞、石膏、明礬、磚、瓦、煤矸石等，被破碎物料的抗壓強度不超過150MPa，含水量小于15%。廣泛使用于水泥、選煤、發電、建材及復合肥等行業，它可以把大小不同的原料破碎成均勻顆粒，以利于下道工序加工，機械結構可靠，生產效率高，適用性好。二、錘式破碎機工作原理       錘式破碎機主要是靠沖擊作用來破碎物料的，物料進入破碎機中，遭受到高速回轉的錘頭的沖擊而破碎，破碎了的物料從錘頭處獲得動能，從高速沖向架體內擋板，篩條，與此同時物料相互撞擊，遭到多次破碎，小于篩條之間隙的物料，從間隙中排出，個別較大的物料，在篩條上再次經錘頭的沖擊，研磨，擠壓而破碎，物料被錘頭從間隙中擠出，從而獲得所需粒度的產品。      錘式破碎機的主要工作部件為帶有錘子（又稱錘頭）的轉子。轉子由主軸、圓盤、銷軸和錘子組成。高耐磨雙合金復合錘頭，使用壽命可達到錳鋼、道軌等原產品使用壽命的五倍以上，粉碎效率提高30%以上，耐磨雙合金復合錘頭是行業內新技術.三、錘式破碎機性能特點1.工作錘頭，采用新工藝鑄造，具有耐磨、耐沖擊；2.可據客戶要求，調節需要的粒度；3.錘破機體結構密封，解決了破碎車間的粉塵污染和機體漏灰問題；4.整體設計造型美觀、結構緊湊，易損件少，維修方便等優點，是升級換代產品。四、錘式破碎機技術參數類別 型號規格給料粒度出料粒度生產能力(m3/h)電機重量外形尺寸(長×寬×高)(mm)*數功率錘式破碎機PCΦ400×300≤200≤255-104110.8900×670×860PCΦ600×400≤250≤3010-224222.261200×1050×1200PCΦ800×600≤250≤3518-404554.81310×1180×1310PCΦ1000×800≤350≤3525-504755.91600×1390×1575PCΦ1000×1000≤350≤3530-55613281800×1590×1775PCΦ1250×1250≤350≤3535-656180142060×1600×1890

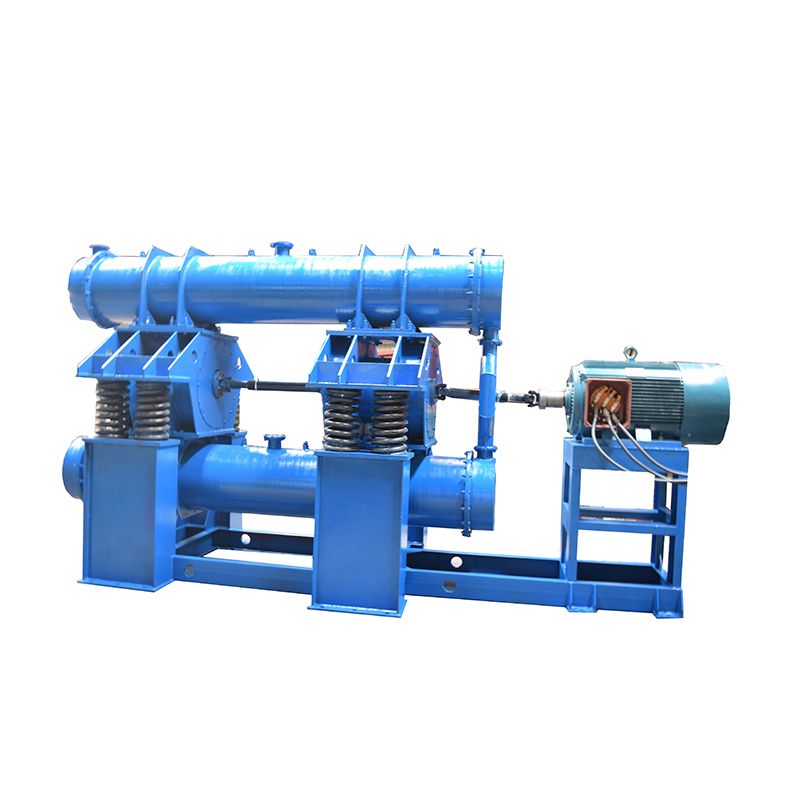

產品簡介  2ZM系列振動磨機是利用傳動軸上偏心塊所產生的激振力矩使筒體做高頻振動，使磨體內磨介與磨介、磨介與物料間相互沖擊和研磨，達到物料磨細的目的。通過近年來的實際使用，證明振動磨機設備投資小，能很好地細磨各種固體物料。 本磨機是中小型非易燃易爆材料粉磨設備，廣泛應用于冶金、礦山、建材、耐火材料、化工、磨料、玻璃、陶瓷等行業的細料和超細料粉磨，特別在化工染料、特種陶瓷、粉末冶金和耐火材料等產品生產中作原料的細加工方面應用廣泛。   ▌主要特點及用途  （一）本機與球磨機相比，具有以下顯著特點。 1、占地面積小，易安裝與隔離； 2、單位產量能耗低； 3、粉磨粒度集中； 4、操作簡便，控制容易； 5、整機重量輕，產量與機重比大； 6、噪聲音小； 7、流程簡單，維修方便； 8、襯板和介質更換容易； 9、不受加速度指數0.8g的影響，研磨介質小，單位研磨面變化大。 （二）用途 1、本磨機屬于中小型非易燃易爆材料粉磨設備，主要應用于冶金、礦山、建材、耐火材料、 磨料、玻璃、陶瓷等行業的細料粉磨。 2、特別在化工染料、特種陶瓷、粉磨冶金和耐火材料等產品生產中作原料的超細加工方面應用廣泛，近幾年該系列機成為金屬鎂行業粉磨蝦白的粉磨設備。   ▌簡圖  ▌技術參數表  參數2ZM-1002ZM-2002ZM-4002ZM-6502ZM-8002ZM-950粉墨方式干法、濕法、開路、閉路入料粒度≤15≤20≤25出料粒度0.3-0.074生產量(t/h)0.1-1.50.2-30.2-50.3-81-101-10振幅 Amplitude9-149-148-118-117-97-9 電動機功率15-2222-3737-4545-5555-7555-75轉速(r/min)970980980980990980振動頻率16.216.316.316.316.516.7整機重量2.546.68.111.513.5外形尺寸2575×860×15522650×1100×17303100×1300×20353515×1300×23023413×1300×23024617×1926×2310

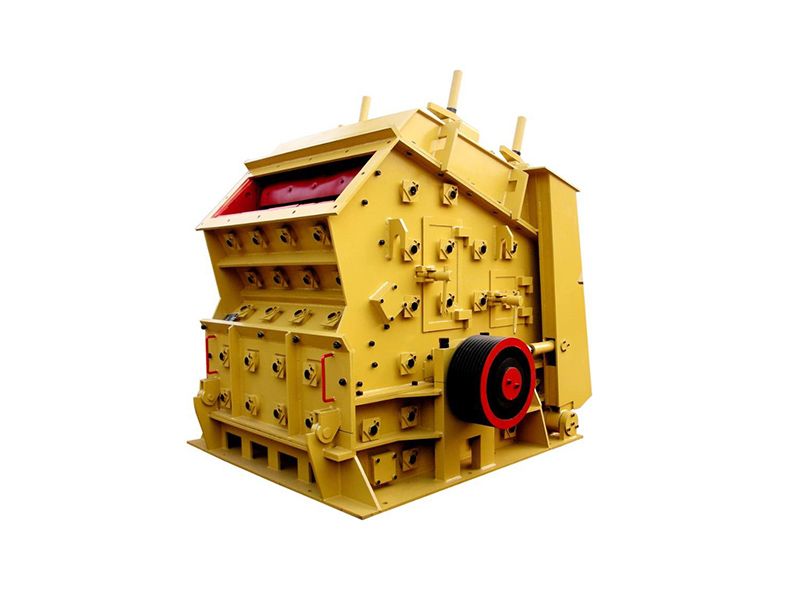

一、反擊式破碎機簡介       反擊式破碎機適用于破碎硬（抗壓強度不超過350MPa）物料的粗、中、細作業，如花崗巖、玄武巖、鐵礦石、錳礦石、石灰石、金礦石、混凝土等。      具有破碎硬度高、入料粒度大；反擊板與板錘間隙能方便調節出料粒度、顆粒形狀好； 結構緊湊、可靠性高；高鉻板錘抗沖擊、抗磨損；破碎比大、產量高、檢修方便，綜合效益高等特點       因此被廣泛應用于鐵路、高速公路、水泥、礦山、化工、建筑等行業。二、反擊式破碎機的工作原理       反擊破碎機是一種利用沖擊能量來破碎物料的破碎機械，工作時在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎后，又被拋向反擊裝置上再次撞擊破碎，再從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，即物料物料在第一沖擊區受到互相沖擊而破碎后，又進入第二沖擊區受到再次的沖擊破碎，直到物料被破碎至所調節的粒度，由出料口排出。三、產品結構四、反擊式破碎機的技術參數  型號  規格進料口尺寸大進料邊長生產能力（t/h）功率總重量外形尺寸（長×寬×高）（mm）PF-1007Φ1000×700400×73030030-7045122330×1660×2300PF-1010Φ1000×1050400×108035050-9055152370×1700×2390PF-1210Φ1250×1050400×108035070-13011017.72680×2160×2800PF-1214Φ1250×1400400×1430350100-18013222.42650×2460×2800PF-1315Φ1320×1500860×1520500130-250220273180×2720×2620PF-1520Φ1500×2000830×2040700300-55044050.63959×3564×3330
