重型圓盤給料機_重型給料機廠家一、圓盤給料機概述圓盤給料機是一種應用廣泛的連續式容積加料設備，該機是利用物料的流動性，通過轉動的圓盤和可調節的刮料板把物料從容器中刮送到受料設備中，適用于各種非粘性且流動性不是非常好的物料。該類機型設計緊湊，結構簡單，調節方便，使用可靠，維修量小，噪音很低，是水泥廠，化工行業，發電廠等部的系統配給料設備，同時可作為其他行業非粘性物料的給料設備。該機有座式和吊式兩種形式，也有分開式和閉式兩種結構。我公司生產的圓盤規格主要有：Φ600  Φ800  Φ1000  Φ1250  Φ1600  Φ1750  Φ2000  Φ2500等。二、圓盤給料機的選型說明1.用物料靜止時的休止角代替生產能力均按物料體積計算，如要更換成重量，則必須考慮到物料容重的變化。2.選用的生產能力只能在生產能力與生產能力之間不得超越其范圍，當實際的物料休止角在表中未列出時，可以用插入法求生產能力。但要注意：生產能力隨休止角的增大而增大，生產能力則反之。三、圓盤給料機的技術參數型號圓盤直徑圓盤高轉速(r/min)物料大粒度喂料能力(m3/h)電機功率設備自重(包括電機)(kg)KR66008250.69~3.91.1490KR88008301.18~7.652.2597KR1010007.5402.59~16.73906KR1313007504.5~2541500KR1616006.5707.8~407.52300KR20200061008.6~60112800吊式圓盤給料機分為DK型敞開式給料機DB型封閉式給料機。傳動布置形式按減速機與圓盤主體相對位了 置不同來分，有左、右、后3種，選用時應明確；正常情況下按Y系列異步電動機供貨；給料套筒分為敞開式和封閉式2種，選用時應明確；安裝基礎螺栓由用戶自備。

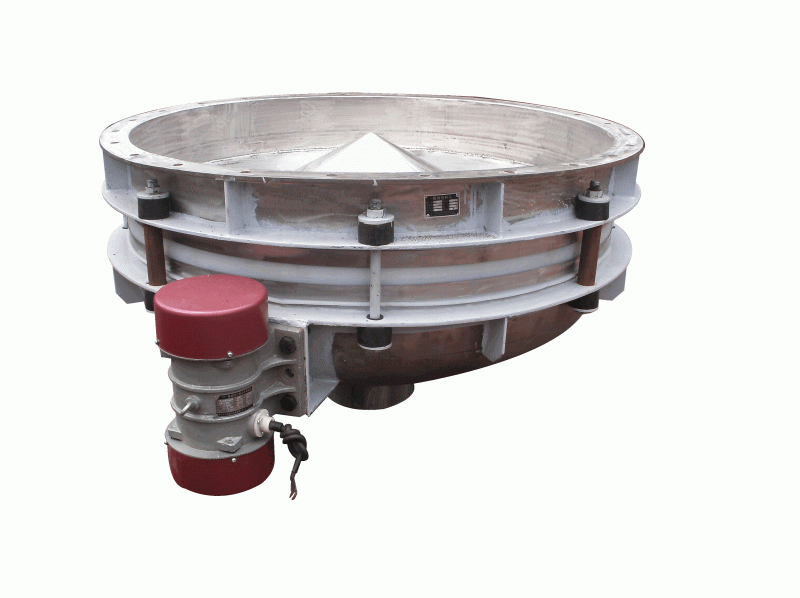

一、振動料斗的用途      DZL系列振動料斗是新型破拱給料設備，它可以直接安裝在儲料倉下部，具有料倉破拱、均勻給料的作用，已在耐火、建材、化工、冶金、礦山、電力、食品等工業部門推廣使用。二、振動料斗的工作原理       該機由振動料斗、固定斗、密封套、減振裝置等組成。固定斗用螺栓固定在儲料倉下部，振動料斗內裝有球面活化器，斗外裝有YZD型振動電機，振動斗由橡膠減振裝置吊裝在固定斗下部，固定斗與振動料斗之間的縫隙用橡膠圈密封。    安裝在振動料斗外側的振動電機是振動料斗的激振源，電機啟動后，產生慣性激振力，使振動料斗內的球面活化器產生強烈的水平振動。        球面活化器將水平方向的激振力分解為沿球面法線方向和切線方向的分力。法線方向沿放射方向傳遞到物料深處，從而破壞了料倉內的垂直料拱，促使活化器上部的物料從中心向四周快速移動，再沿倉壁下滑，實現物料的整體流動，從出料口均勻排出。       振動料斗的給料量與振動力的大小成正比。振動停止，排料也立即停止。調節振動電機的激振力可以改變排料量的大小，給（排）料誤差為5％。三、振動料斗的技術參數型號排料能力倉容m3電壓V功率kw振幅mm激振力N重量kg粒度T/HDZL-40＜50602-103800.151-21500150DZL-60＜651005-153800.251-22500220DZL-90＜7012010-403800.41-25000300DZL-120＜8016030-603800.752-38000490DZL-150＜9518050-1003801.52-316000950DZL-180＜10025060-15038032-4400001400DZL-220＜11028075-17038032-4400001780DZL-240＜124350100-20038032-4400002200 四、振動料斗的特點1、兼有料倉破拱、給料兩大作用，破拱能量強，超過其它破拱漏料裝置，  給料均勻、準確。2、由于活化作用，物料在料倉內整體流動，沒有粒度偏析，且有混合物料的作用。3、采用橡膠減振裝置，噪音低，隔振效果好。4、重量輕、體積小、占用空間小、節約工程造價。5、給料能力調節范圍大，配備變頻調速電控箱后可實現給料量的自動調節。6、有防爆要求時使用防爆振動電機，在食品、醫藥及腐蝕性物料的系統中 使用時料斗可用不銹鋼制造。7、出料口可做成中心出料式和一側出料式。

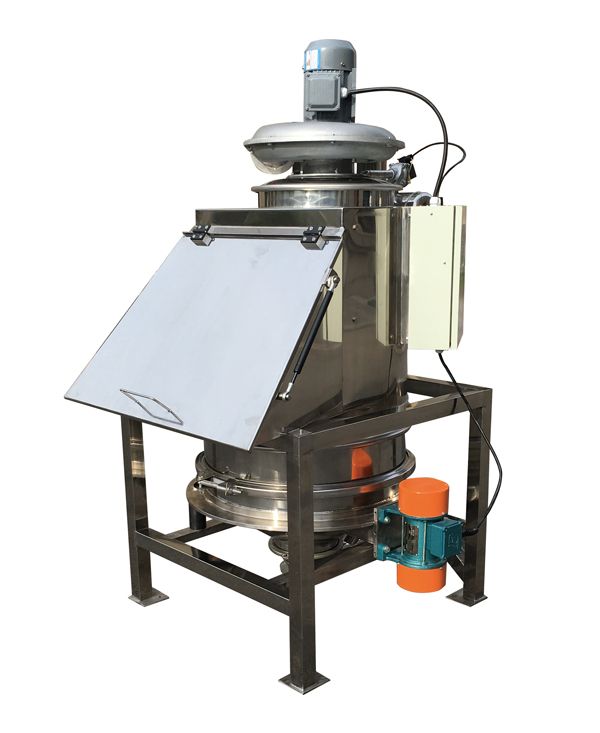

適用行業無塵投料站適用于制藥、化工、食品、電池材料等行業。 ▌適用物料適用于所有顆粒、粉狀物料等。 ▌產品簡介ZJ無塵投料站開箱時，由于集塵風扇的作用，可避免物料粉塵四處飛揚。物料拆包后倒入下一道工序，只需人工拆包后放入投料站。開袋、上料、回吹、除塵在無塵上料站完成。物料可通過篩網攔截大物料及異物，以確保符合要求的顆粒排出。  ▌產品結構設備由投料平臺、卸料倉、除塵系統、振動篩等部件組成。也可按照客戶的需求制作不含除雜篩的投料站。無塵投料站下部常連接：旋轉卸料閥、碟閥、插板閥、粉體計量閥、真空上料機、真空輸送機、螺旋輸送機、換向閥、料斗，料倉等設備。  ▌主要功能1、在風機抽氣狀態下，工作倉內腔獲得一定負壓，將投料時產生的粉塵吸入過濾器，避免外泄至箱體外。從而有效果地避免了操作者與物料飛塵直接接觸，保護操作者身體健康。2、震動篩放置在料倉內部，使震動篩工作時產生的粉塵被集中在料倉內部，便與風機吸入過濾器進行過濾。3、風機底座與投料倉上部為法蘭螺栓快拆聯接，在更換濾芯時，要移開風機及風機座，在更換篩網或維護修理時，好把風機及風機座從投料倉上部移開，以減少投料倉上部的重量，便于氣彈簧打開、安全可靠。4、投料倉門設置氣彈簧汽開器，便于操作者開啟。倉門周邊都鑲嵌密封條，使粉塵不至飛出。在倉門關閉后，才可用反吹氣囊反吹。5、離心風機：是整個除塵系統的動力元件，用來形成一定負壓，阻止粉塵外泄，并抽走篩分物料時彌漫的粉塵，方便設備操作。6、震動電機：是整個下料篩選系統的動力元件，用來提供震動篩起震的激震力。  ▌產品特點1、為用戶考慮，本設備的整體尺寸緊湊，節省空間,結構精巧美觀;2、內置除塵器，維護方便，也可與集塵相連接;3、可根據用戶實際需要選擇多種主體材質。4、可配置自動切刀，并設置自動反饋，實現整體設備的連鎖自動化;5、整體結構、整體高度及料斗可根據用戶的實際現場布置進行設計調整;6、可配置廢袋回收系統進行廢袋回收處理，更加干凈衛生。7、可配置振動篩。  ▌技術參數投料能力：1-10t/h。篩網規格、目數：可定制。設備材質：不銹鋼SUS304、SUS304L，SUS316、SUS316L，碳鋼等。電壓：220V/380V。  ▌安裝與調試1、將投料站放置在生產需要的場所，固定，也可以不作固定。2、將壓縮空氣接入反吹氣包，通過調整過濾減壓閥上的旋鈕將氣包中壓縮空氣的壓力調整到0.4~0.6Mpa，壓縮空氣主要用于除塵器中過濾器的脈沖反吹清灰用。3、將電源接入控制柜，合上總開關，控制面板亮，將循環時間設置在16，脈沖反吹時間設置在05。4、觸摸控制面板上的開/閉按鈕，除塵風機、振動篩上的振動風機同時啟動，此時應觀察除塵風機的旋轉方向是否正確。旋轉方向正確時除塵風機的排風口應有大量的風排出;如果除塵風機的排風口風量不大，說明除塵風機的旋轉方向錯誤，應停機，重新調整除塵風機電機的接線。(1)倒料時粉塵外溢，有以下幾種原因：①除塵風機旋轉方向錯誤，通過調整電機的接線相序即可。②過濾器長期使用，阻力過大，應及時更換過濾器。③壓縮空氣壓力小于 0.4Mpa，反吹力度不夠，應及時調整壓縮空氣的壓力至0.4~0.6Mpa。④無反吹，脈沖閥或控制系統有問題，應仔細檢查。(2)粉料堆積在篩網上不動，有以下幾種原因：①沒有及時清理篩網上雜物，造成篩網堵塞，粉料無法通過篩網，及時清理 篩網上雜物即可。②倒入投料站的粉料過多，沒有及時被氣力輸送設備輸送走，減緩投料站中粉體倒入量。  ▌維護與保養1、先使用氣體，整體對設備里里外外進行吹掃，吹至可見物堆積物料。2、取下濾芯蓋板，再進行對濾芯的吹掃，至無明顯粉塵為止。如果濾芯堆積粉塵過多，或者濾芯失效，或者濾芯長時間未使用再次啟用，請重新更換新的濾芯。3、打開快鎖把手，向上抬起無塵投料站的上半部分，至能取出篩網的大的開合角度，取出篩網，使用氣體對著容易堆積的地方進行吹掃，將干凈的抹布沾濕，不擠出水為好，使用抹布擦拭容易堆積物料的地方進行擦拭，擦拭完畢后使用氣體對著擦拭過的部位進行吹掃，直至吹干，再用干抹布擦拭一遍后，重新安裝篩網，如果篩網出現損壞或者嚴重磨損，請及時更換篩網。再使用干抹布對整機進行擦拭干凈。以上所述，就是平時對無塵投料站進行維護保養的方法，平時還需要對外部可以擦拭到的地方，及時的處理干凈，以免物料在上面堆積，以免日后不好清掃。

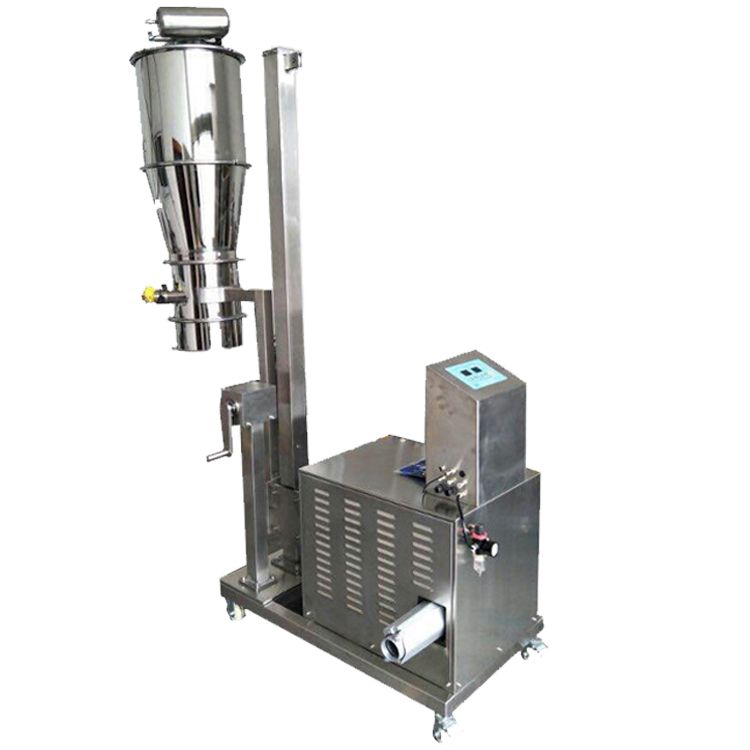

▌工作原理 真空加料機采用旋渦氣泵/羅茨風機抽氣，使吸料嘴進口處及整個系統處于一定的真空狀態，粉粒物料隨同外界空氣被吸入料嘴，形成料氣流，經過吸料管到達料斗，在料斗中進行氣、料分離。分離后的物料進入受料設備。送料——放料是通過氣動三通閥/渦旋氣缸不斷地開、閉來完成的，而氣動三通閥/渦旋氣缸的開閉是由電源控制箱來控制的。真空加料機中裝有壓縮空氣反吹裝置，每次放料時，壓縮空氣脈沖反吹過濾器,把吸附于過濾器表面的粉末打落下來，以保證吸料能正常運行。 ▌適用物料 適用于所有顆粒、粉狀物料等。  ▌設備特點 1、嚴格按照GMP 規范設計制造。2、采用氣流密閉，避免粉塵泄露，體積小，易安裝，易拆卸清洗。3、內壁精密拋光，不沾結物料。4、智能控制，高度自動化，操作簡單。5、翻版門加料形式應用于不密封的設備(如：包裝機、壓片機、包裝機等)。6、三通加料形式應用于密封容器(如：二維、 三維、V混合機等)。 　▌技術參數  ▌應用實例  ▌調試安裝上料機的料斗一般固定在受料倉或真空泵小車的立柱上,可上下移動，按受料設備的高度，調整好上料機料斗的位置。對受料設備(如包裝機、料倉、振動篩)料斗較高時，需另做支架固定真空上料機的料斗。1、用衛生級鋼絲軟管把吸料嘴與料斗、料斗于真空泵連接好，并用卡箍卡緊。2、接好電源。電源應采用三相五線制的電纜線,三根相線，一根零線與一根保護接地線, 保護接地線除保護設備防止人員觸電外,另一個作用是消除物料輸送時產生的靜電。保證控制系統必須可靠正確的接地。3、采用干燥潔凈的壓縮空氣作為氣動閥門氣源，用Φ12壓縮空氣管插入系統進氣口 (過濾減壓閥上)，調整減壓閥，保證系統的壓力維持在≤0.6Mpa,按氣路連接圖將氣源接頭連接至與真空料斗上方過濾減壓閥的接頭上。4、接通電源,打開箱門，合上三相空氣開關，此時控制箱前面板的核心控制器上電。上料 時間、放料時間顯示器亮。5、調整上料時間、放料時間。通過增、減按鈕將上料時間設定在8-15秒，將放料時間設定 在3.6秒。6、按下開/關按鈕，接通旋渦氣泵。檢查氣泵的轉向，若氣泵排風口無風排出，則電動機方向反向，關掉開/關按鈕，調換電機接線相序，直至氣泵轉向正確為止。7、檢查風機負壓壓力值，將進料口堵一半吸料嘴或更多。查看負壓上升是否正常(0.03—0.05mpa)。若負壓無上升，檢查換向閥和放料拍板在上料時間段是否正常關閉。在日常工作中若出現負壓過低，不上料，檢查放料拍板密封條是否老化或拍板是否變形。更換密封條或校正放料拍板，確保放料拍板處不漏氣。8、按下開/關按鈕，啟動旋渦氣泵，將吸料嘴插入料箱中，隨即開始送料。吸料一放料(同時壓縮空氣反吹過濾器)為一個工作循環。真空加料機將自動循環下去,直至受料設備9、(如包裝機)料斗中的料加滿(此時料位計閉合)上料系統自動停止。10、當受料設備的料位低于料位計時，料位計信號釋放，延時一定時間，上料系統將重新進入吸料放料循環，直至料斗中的料加滿。11、物料愉送過程，由于摩擦原因會產生較大的靜電，為了消除靜電，需對設備外殼靠接地。12、真空加料機采用了新型微孔膜過濾器，大幅提高了機器的加料能力和使用壽命。微孔膜 過濾器的合理清洗對真空加料機的使用性能致關重要。清洗微孔膜過濾棒時我們建議按以下步驟進行：(1)用壓縮空氣吹過濾棒表面的粉塵(從里向外吹)。(2)用不超過80℃的熱水沖刷過濾棒的表面，或浸泡一定時間，用細毛刷刷凈過濾棒的表面, 注意絕不能用硬毛刷刷凈過濾棒的表面，否則過濾棒表面將起毛，并且影響過濾精度。(3)自然涼干或放在烘箱中烘干,烘箱溫度不能高于50℃只有充分干燥后的過濾棒才能被允許裝回機器上使用。

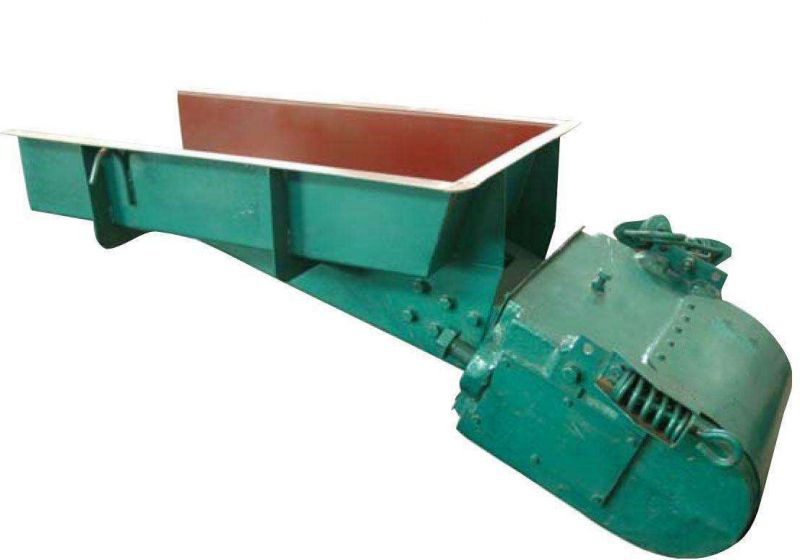

適用行業廣泛應用于礦山、冶金、煤炭、電力、化工、食品、玻璃、耐火材料等行業。▌適用物料適用于冰糖、可可豆、藥片、醫藥粉、石英砂、鋯剛玉、碳化硅、塑料顆粒、橡膠粉、PVC顆粒等。▌產品簡介GZ電磁振動給料機主要用于把塊狀、粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到收料裝置中去，具有體積小、重量輕、安裝方便、無轉動部件、無需潤滑、維修方便、工作頻率高、消耗電能少等特點，廣泛應用于礦山、冶金、煤炭、建材、化工、電力、糧食等各行業中。本系列給料機分普通型、封閉式、上振型、輕槽型、平槽型、寬槽型。▌產品結構GZ電磁振動給料機結構簡圖▌工作原理電磁振動給料機的給料過程是利用電磁振動器驅動給料槽沿傾斜方向周期往復運動來實現的，當給料機振動的加速度垂直分量大于重力加速度時，槽中的物料將被拋起，并按照拋物線的軌跡向前進行跳躍運動，拋起和下落在1/5秒內完成，料槽每振動一次槽中的物料被拋起向前跳躍一次，這樣槽體以每分鐘3000次的頻率振動，物料相應地被拋起向前跳躍，使物料均勻連續向前移動，實現給料。▌產品特點1、采用半波整流控制線路，可在額定產量內無級調節給料量，可用于自動控制的生產流程中，實現生產自動化。；2、可根據用戶要求，提供自動穩幅控制系統，給料機振幅波動≤±3％。配套微機控制箱可實現智能化給料，穩定性高等；3、結構簡單，重量輕，不需要潤滑，維修方便；4、由于采用近共振原理，故能耗低。物料在槽內呈微拋運動，料槽磨損小；▌型號說明▌技術參數（1）設備選型分 類型號規格使 用 范 圍基本型（下振型）GZ1—11適應無特殊要求的物料輸送上振型GZ3S—8S用于配置空間不夠，振動器設在基本型180°相對位置上。封閉型GZ1F—6F用于易碎顆粒狀物料，防止粉塵飛揚輕槽型GZ5Q—8Q輸送輕物料平槽型GZ5P—7P寬槽型GZ5K1—K4適用于選煤,亦可用于向篩分設備給料。實際容量大于或小于上述計算容重時，處理量按實際物料容重進行換算。粒度小于1mm的物料，輸送速度下降，含水量大于10％的潮濕粘性物料不能正常輸送，料層厚度H超過一定值，會妨礙正常給料，推薦H=（1/3-1/4）槽高。（2）配套控制箱給料機型號普通控制箱型號給料機型號普通控制箱型號GZ1XKZ-5G2GZ6，GZ7XKZ-50G3GZ2、GZ3XKZ-10G2GZ8，GZ9XKZ-200G3GZ4、GZ5XKZ-20G2GZ10，GZ11GZ5K（1-4）XKZ-20G23）技術參

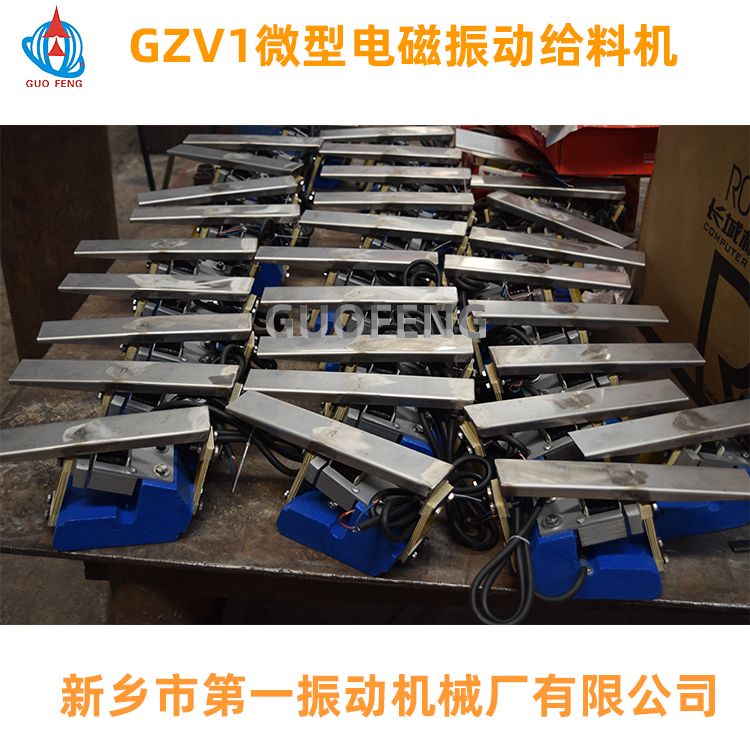

適用行業輕工、化工、糧食加工、商業等行業▌適用物料粉狀、顆粒狀物料▌產品簡介GZV微型電磁振動給料機廣泛應用于輕工、化工、糧食加工、商業等行業，用于粉狀、顆粒狀物料的給料、配料及定量自動包裝等生產流程中，并可實現集中控制和自動控制。與其它形式給料機相比，具有體積小、重量輕、結構簡單、可無級調節給料量等特點。該機配套控制箱可實現手動、自動調節，可使其不受電源電壓波動的影響，提高給料精度。微型給料機為座式結構，工作時只需放置在工作臺上即可。也可在給料槽內增加一或兩層篩網，成為小型振動篩分設備。▌產品結構電磁振動給料機采用直線槽往復式，整體由料槽、電磁激振器、減振器等組成。GZV微型電磁振動給料機結構簡圖▌工作原理GZV微型電磁振動給料機也是一個較為完整的雙質點定向振動的彈性系統，整個系統工作在低臨界共振狀態，主要利用電磁激振器驅動槽體以一定的傾角做往復振動，使物料沿槽移動。圖為電磁振動給料機的工作原理。物料置于由主振彈簧支撐的供料槽體上，銜鐵與槽體的主振彈簧連成一體，線圈纏繞在鐵芯上。由于線圈中流過的是經過半波整流后的單向脈動電流，因此，電磁鐵就產生了相應的脈沖電磁力(圖 )。在交流電的正半周，脈動電流流過線圈，在鐵芯和銜鐵之間產生一脈動電磁吸力，使槽體向后運動，激振器的主彈簧發生變形，儲存勢能;在負半周期內，線圈中無電流通過，電磁力消失，銜鐵在彈簧力的作用下與電磁鐵分開，使料槽向前運動，這樣料槽就以交流電源的頻率，連續地進行往復振動。GZV微型電磁振動給料機工作原理示意圖▌產品特點1、結構合理緊湊、無轉動部件，不需潤滑、運行費用低，安裝維修方便；2、設計合理，整機能耗低；3、均勻定量，給料精度高；4、無級調節給料量，可實現自動化控制和集中控制。▌設備選型1、主機選型類型生產率計算容重（t/m3）用途GZV敞開型1.6無特殊要求的物料給料GZVF封閉型1.6粉塵較大及揮發性物料給料▌技術參數型號生產率(t/h)雙振幅振動次數(次/分)額定電壓(V)額定電流(A)功率重量GZV0.50.051.53000AC2200.063.55GZV10.10.0854.5GZV1F5.5GZV20.50.1287GZV2F8GZV310.152012GZV3F14GZV420.22518GZV4F21GZV540.253027GZV5F30GZV660.35045注：如輸送微粉狀物料則輸送能力會有所下降，選型時可適當放寬槽寬或選較大型號的給料機。▌安裝尺寸圖1 敞開型外形及尺寸表一：敞開型尺寸型號BB1B2B3LL1L2HH1GZV0.5305050762002859520170GZV1406050802002739520170GZV260806080300374

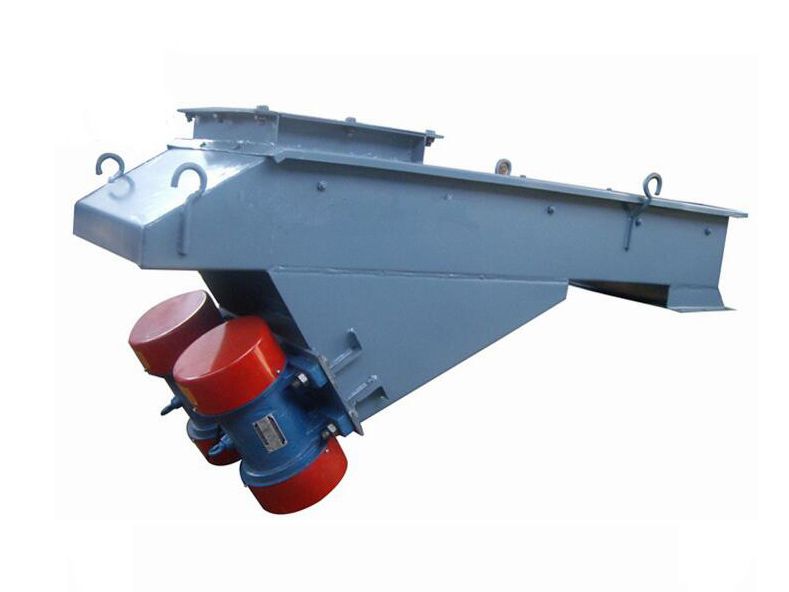

一、電機振動給料機的工作原理GZG系列電機振動給料機的給料過程是利用特制的振動電機驅動給料槽沿傾斜方向作周期直線往復振動來實現的，當給料槽振動的加速度垂直分量大于重力加速度時，槽中的物料將被拋起，并按照拋物線的軌跡向前跳躍運動，拋起和下落1/50秒內完成，由于振動電機的連續激振，給料槽連續振動，槽中的物料則連續向前跳躍，以達到給料目的。二、電機振動給料機的適用范圍GZG系列電機振動給料機廣泛應用于礦山、冶金、煤炭、火電、耐火、玻璃、建材、電力、化工、機械、輕工、糧食等各行業。適用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續地給到受料裝置中去。利用電機振動給料機可向帶式輸送機、振動輸送機、斗式提升機、破碎機、振動篩、粉碎機等設備給料，并可用于自動配稱、定量包裝、自動控制的流程中，實現流水作業自動化。三、電機振動給料機的技術參數型號生產率t/h給料槽尺寸寬×長×高mm運行方式粒度振 動 電 機重量kg電壓頻率型 號功率kw振動頻率(次/分)GZG30-415300×1000×160連續12038050YZDP2.5-40.18×21450110GZG40-430400×1200×160YZDP5-40.25×2155GZG50-450500×1200×160YZDP8-40.4×2190GZG60-480600×1800×180150YZDP16-40.75×2410GZG70-4100700×1800×200180YZDP20-41.1×2440GZG80-4200800×2000×225200YZDP32-41.5×2640GZG90-4300900×1500×300250YZDP50-42.2×2730GZG110-44001100×1500×300900GZG130-45001300×1500×4003501000GZG70-680700×1800×200150YZDP20-61.5×2960440GZG80-6160800×2000×225180YZDP30-62.2×2670GZG90-6240900×1500×300240YZDP40-63.0×2740GZG110-63201100×1500×300YZDP50-63.7×2940GZG130-65001300×1500×4004001040GZG150-67801500×1800×5002000GZG180-610001800×1800×500600YZDP75-65.5×22590GZG200-613002000×2000×5008007.5×23700四、說明GZG系列電機振動給料機，可根據用戶需要制成：下振式：振動電機置于給料機下面；上振式：振動電機置于給料機上面；調速式：振動電機的振頻可在0~額定頻率范圍內無級調速；敞開式：給機上面敞開，比較適于下振式，如樣本圖所示；密封式：給料機除進出料口外，全部密封；基座式：對于大型（重型）給料機，一般采用座式結構。
